Известно широкое применение фибры из полипропилена (ПП) для армирования бетонных смесей. Однако имеются и существенные недостатки при его использовании. Основные из них :
Всех этих недостатков лишен сверхвысокомолекулярный полиэтилен(СВМПЭ). Однако недостатком СВМПЭ является высокая цена волокна из этого неплавкого , плохо растворимого полимера из-за технологии производства. Используемая технология получения волокон из СВМПЭ методом гель формования из раствора очень сложна и относится к грязным с точки зрения экологии технологиям. На нашем предприятии впервые применена твердофазная, экологически безвредная технология получения волокон из СВМПЭ, что позволило значительно снизить стоимость фибры из этого материала. Можно говорить о получении суперфибры для армирования бетонных смесей поскольку практически по всем показателям фибра из СВМПЭ значительно превосходят полипропилен (Табл. 1),а по стоимости приблизилась к фибре из ПП.

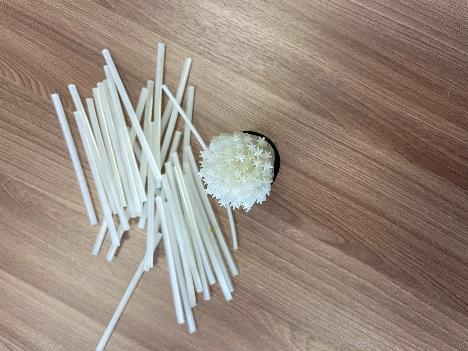

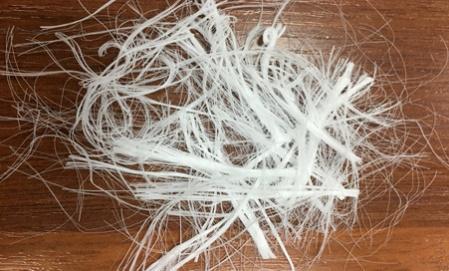

Характеристики |
ФИБРОВОЛОКНО |
Усиленное ФИБРОВОЛОКНО |
||
Полимер |
ПП |
СВМПЭ |
ПП |
СВМПЭ |
Плотность, г/см3 |
0.91 |
0.93 |
0.91 |
0.93 |
Прочность,ГПа |
0.04-0.6 |
0.03 -3.5 |
0.6 |
0.8 |
Модуль упр.ГПа |
0.3 - 35 |
0.3-90 |
35 |
90 |
Относит. удл, % |
Более 20 |
Более 30 |
Более 30 |
Более 30 |
Темпер.пл, С |
163 |
143 |
163 |
143 |
Морозоустойчивость,С |
-5 |
-80 |
-5 |
-80 |
Износостойкость |
Плохая |
Очень высокая |
Плохая |
Очень высокая |
Работоспособность,лет |
2-3 |
25 |
2-3 |
25 |
Хим.стойкость |
Хорошая |
Очень высокая |
Хорошая |
Очень высокая |
Геомет.размеры, мм |
d=0.02-0,06 |
D=0,02-0,06 |
0,6х1-2 |
0.2-0,6х1-2 |
