Разработки и новые материалы
Высокопрочные пленки и пленочные нити из СВМПЭ
Высокопрочные мононити из Ф-4
ФТОРОСАД - высокопрочный нехладотекучий фторопласт для уплотнений, работающих при высоких давлениях
Комплексная нить и фибра из волокон Ф-4
Комплексная нить и фибра из СВМПЭ
Крученая пленочная нить из экспандированного фторопласта для уплотнения резьбовых соединений
Маты из волокон фторопласта Ф-4 и сверхвысокомолекулярного полиэтилена СВМПЭ
Многослойные листовые материалы из ориентированных пленок полимеров
Многослойные трубы большого диаметра из фторопласта-4
Намоточные трубы и оболочки вращения из фторопласта-4
Нетканые материалы на основе фторопласта-4 (ФТОРИН)
Сверхпрочные, свервысокомодульные изделия из термопластов
Специальные пленки и пленочные нити из фторопласта-4
Толстостенные трубы и стержни большого диаметра из фторопласта-4 и композитов на его основе
Тонковолокнистые изделия из СВМПЭ и фторопласта Ф-4
Фильтровальные материалы на основе волокон из 100% политетрафторэтилена (ПТФЕ) ( бумага, фетр, войлок)
Фильтры для очистки промышленных дымов и газов
Фильтры, фильтрпатроны, фильтровальные материалы, пористые мембраны из фторопласта
Фторопластовая электроизоляционная липкая лента
Двухслойные листы из фторопласта-4
Пленки и ленты из высокомолекулярного полиэтилена (ВМПЭ)
Волокна, крученые нити и фибра из СВМПЭ
Крейзинг
Лента Ф-4ЭО-ХА с активированной поверхностью химическим способом для использования при высоких температурах
Новые звукопоглощающие волокнистые материалы
Пористые волокна и нетканые материалы на основе фторполимеров и СВМПЭ
Пористые фторопластовые мембраны
Применение твердофазных технологий
Сверхпрочные крученые нити и шнуры из волокон сверхвысокомолекулярного полиэтилена (СВМПЭ)
Сепараторы для кислотно-свинцовых аккумуляторных батарей
Сепараторы для литий-йонных аккумуляторных батарей
Суперфибра из СВМПЭ
Теплозащитный материал для крайнего Севера, Арктики и Антарктики
Теплоизоляционные материалы для районов крайнего севера
Фибра из волокон СВМПЭ
Эндопротезирование
Новая продукция
Фторопласт-4 (Ф-4). Заготовки из Ф-4
Заготовки из композиций на основе фторопласта-4
Плавкие фторполимеры
Пленки и ленты из фторопласта-4 и композиций на его основе
Изделия из фторопласта-4Д
Готовые изделия из фторопласта-4 и композиций на его основе
Активация фторопласта. Склейка фторопласта
Лакоткани на основе фторопласта-4Д и ткань для выпечки
Другие конструкционные пластики
ОПТ

Сверхпрочные, свервысокомодульные изделия из термопластов

На нашем предприятии разработаны уникальные технологии получения сверхпрочных, сверхвысокомодульных полимерных материалов и изделий из них не имеющих аналогов. Разработано уникальное оборудование и технологические схемы принципиально отличающиеся от традиционных технологических приемов и процессов переработки и формования полимерных материалов.

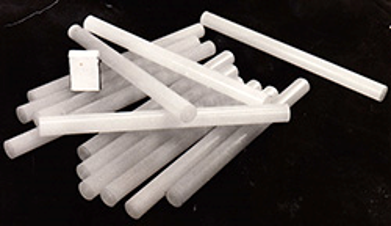

Сверхпрочные, сверхвысокомодульные прозрачные стержни из ПЭ Марка 257 (прочность 8000 кг/см2, модуль упругости 270000 кг/см2)

Разработка новой технологии

В основе этих процессов лежат твердофазные технологии с применением техники высоких давлений и больших сдвиговых деформаций под гидростатическим давлением. В результате высоких пластических деформаций удается получать полимерные материалы и изделия из них с очень высокой степенью ориентации макромолекул в направлении вектора деформаций с уникальным комплексом новых свойств, что значительно расширяет их области применения. Впервые освоен промышленный выпуск высокопрочных и ударопрочных изделий из аморфных и частично-кристаллических полимеров в виде стержней и профилей методом твердофазной равноканальной экструзии.

Высокопрочный,структурно модифицированный ПА-6, полученный методом равноканальной экструзии.

Показатели механических свойств исходных материалов (первая цифра) и наноструктурированных материалов (вторая цифра)

Материалы / Показатели

Полиолефины

 Фторполимеры    Полистирольные пластики


ПЭНП

ПЭВП

ПП

Ф-4

Ф-4МБ

Ф-2М-А

Ф-40П

Ф-3-А

ПСМД

УПС

АБС

Модуль упругости при растяжении, МПа

100÷540

750÷25000

850÷12000

410÷700

560÷800

1000÷1600

800÷8000

1300÷3500

3000÷3900

2000÷3500

2500÷4000

Предел прочности при растяжении, МПа

10÷70

21÷600

30÷450

21÷60

23÷70

50÷80

35÷170

33÷70

40÷48

25÷55

30÷60

Относительное удлинение, %

600÷50

600÷10

500÷17

300÷25

300÷25

300÷20

200÷10

70÷10

1÷15

25÷45

20÷40

Деформация предела текучести при сжатии, %

9÷30

8÷30

20÷40

5÷35

6÷40

20÷45

7÷40

14÷44







Предел текучести при сжатии, МПа

10÷45

18÷60

23÷80

9÷45

15÷70

45÷120

19÷100

45÷135







Новая технология упрочнения

Особо следует отметить работы по увеличению ударной вязкости различных хрупких полимерных материалов. Вплоть до настоящего времени не удавалось осуществить большие деформации этих материалов без разрушения даже при повышенных давлениях. Новые технологии накопления пластических деформаций сдвига под давлением позволило это осуществить и освоить производство материалов с резким улучшением ударной вязкости , почти вдвое превышающие исходные характеристики.

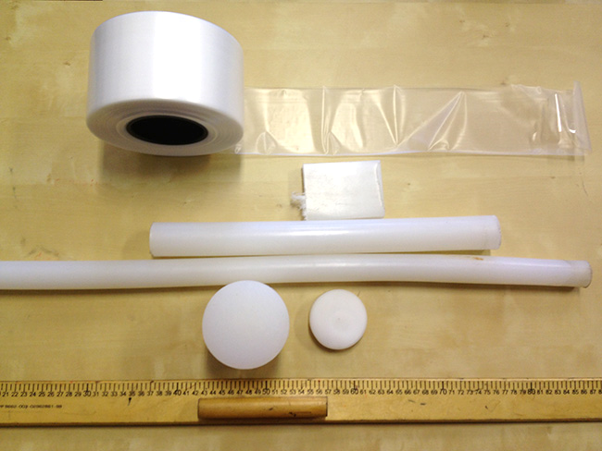

Изделия из сверпрочного, сверхвысокомодульного СВМПЭ (упрочнение в 4 раза) (диски, стержни, пластины, лента, пленка)

Высокопрочный, высокомодульный (упрочнение в 3 раза) СВМПЭ, полученный методом гидроэкструзии ( d=60 мм, L=1000 мм,) прочность - 1200 кг/см2

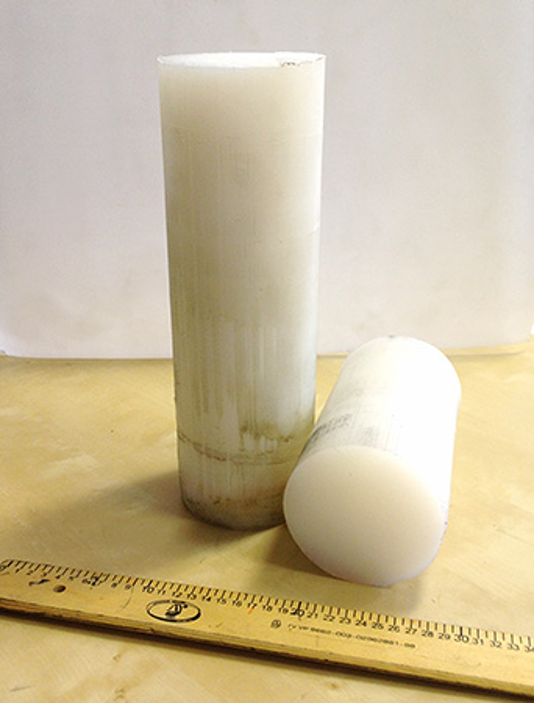

Высокопрочный СВМПЭ (d=100 мм ) полученный твердофазной гидроэкструзией (упрочнение в 2 раза)
